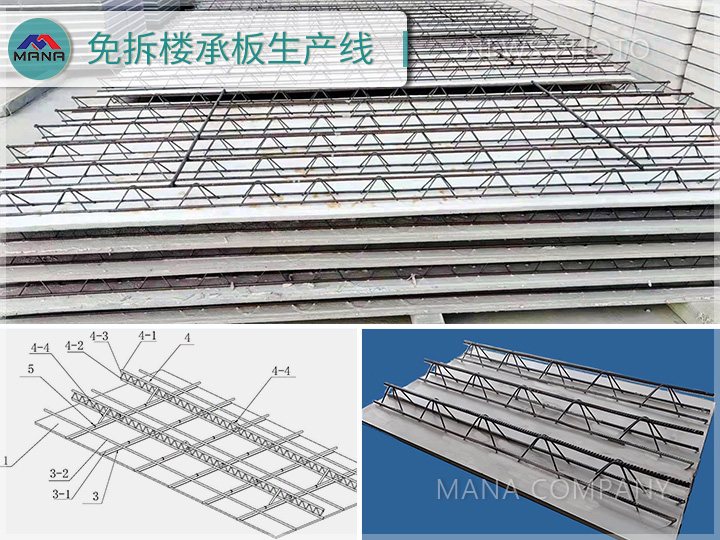

免拆底模鋼筋桁架樓承板是由鋼筋桁架和免拆混凝土底模組成的一體化的組合樓承板。施工階段，組合樓承板能夠承受濕混凝土施工荷載;樓承板混凝土澆筑完成后，鋼筋桁架作為樓板使用階段的受力鋼筋，而混凝土底模免拆卸，樓板底部形成混凝土界面，后期可以直接裝飾裝修，大大節省了施工時間和綜合造價。
免拆底模鋼筋桁架樓承板產品優勢：鋼筋桁架薄型高性能混凝土疊合樓板是由鋼筋桁架、1.5-2.5cm預制混凝土底層組成的疊合樓板。施工階段由鋼筋桁架和底部混凝土形成整體支撐體系，承受濕混凝土、施工荷載，無需其他模板支撐，混凝土澆筑完成后鋼筋桁架作為樓板使用階段的受力鋼筋，承受使用階段荷載，底部混凝土界面后期可以直接裝飾裝修。

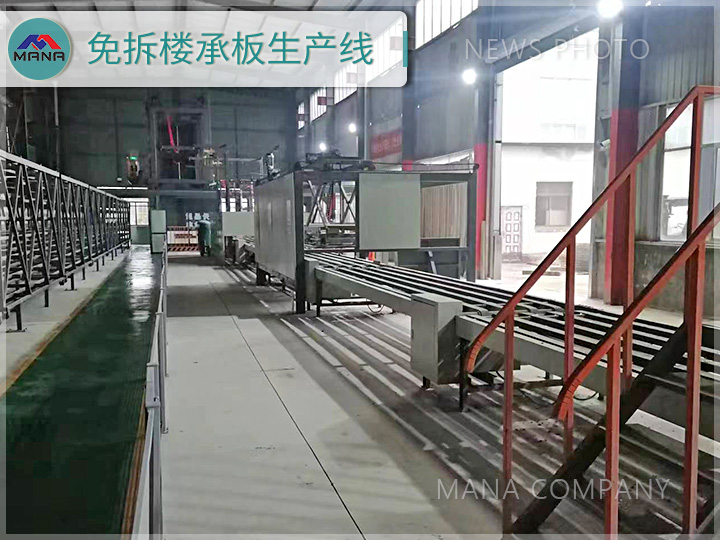

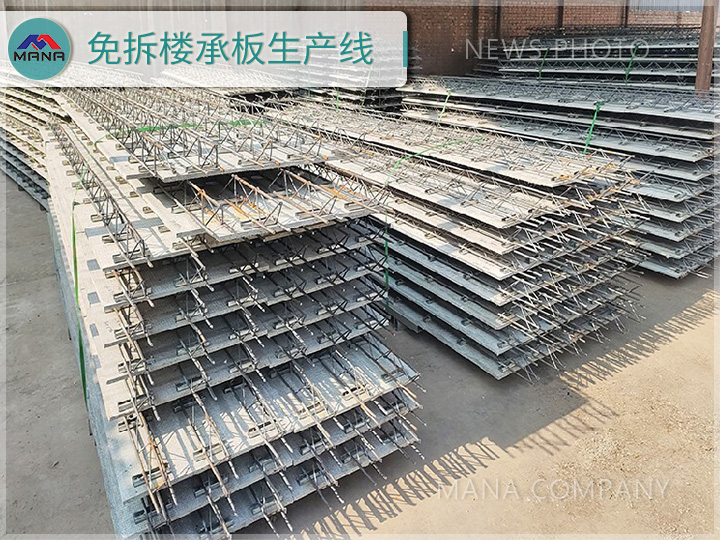

瑪納免拆樓承板生產線-客戶現場-免拆樓承板
1、具有強度高，韌性好
1)采用高性能混凝土作為底板，不開裂。
2、生產成本低
1)生產線自動化程度高，運行成本低，可年產150萬平方;
2)產品重量輕，在生產，運輸，吊裝，安裝，支撐各環節均比傳統疊合樓板減省成本。
3、施工成本低

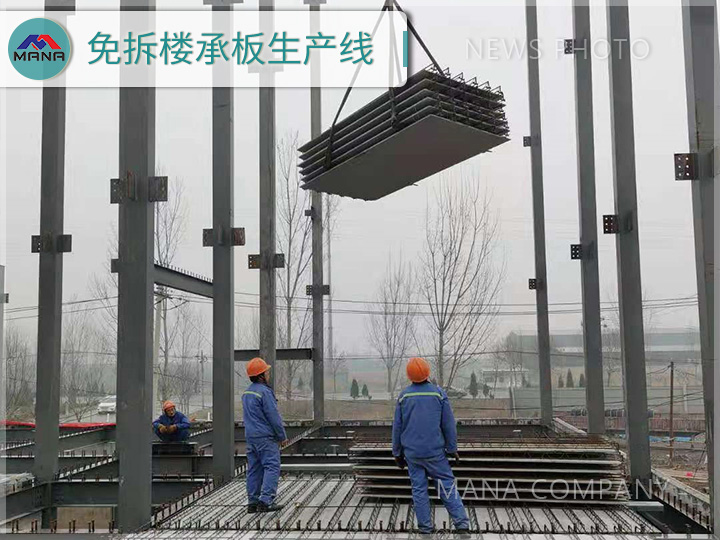

1)一次可吊裝多塊，節省時間;
2)工人安裝效率高;
3)支撐少，2-3米可無支撐;
4)底板薄，現場開洞方便。
4、間接成本低
1)工期更快，比傳統疊合樓板節省3-5天工期;
2)免抹灰，免修補;
3)頂面平整光潔，省去吊頂?shù)馁M(fèi)用;
4)高性能混凝土，密度高，具有自愈功能，且后期不開裂，不滲水。

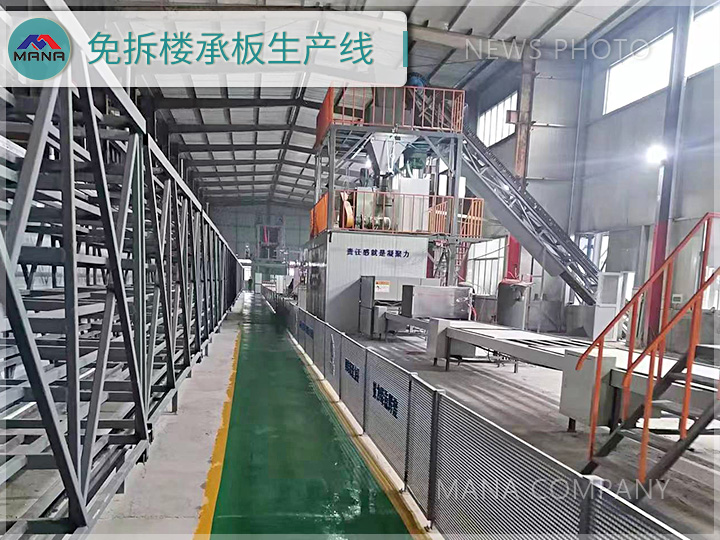

免拆樓承板生產線-免拆底模鋼筋桁架樓承板
瑪納公司(北京市建筑工程研究院鄭州建筑模板總廠改制單位)30余年致力于預制行業，廣泛服務于公路系統、鐵路系統、橋梁系統、建材業、建筑業等各種領域。瑪納公司研發成功的MN鋼筋桁架薄型高性能混凝土疊合樓板自動化生產線(又稱免拆樓承板生產線)技術成熟，有諸多實用新型技術做支撐，很值得想要投資“免拆底模鋼筋桁架樓承板”擁有!詳細資料分享如下：
一、產品規格及產線基本參數
1.疊合樓承板外形尺寸(長X寬X厚)：4500mm X 1200mm(600mm)X(15mm-25mm)(長、寬、厚度多級可調)。
2.最大設計產能：?jiǎn)尉€年產150萬㎡。
3.主產線占地面積：27mX150m;成品堆廠占地面積：8000㎡—10000㎡。
4.自動化線人員配置：主線直接操作人員9人。
二、主要工藝裝備
1.功能主機模塊主要涵蓋出板系統、清理系統、自動端模系統、涂油系統、網片布網切割系統、精準布料系統、整平系統(含毛面處理)、桁架定位置入系統等。
2.精細砼攪拌系統模塊主要包含自動配料計量、輸送、攪拌、料漿輸入等。
3.自動化運行模塊主要包含支撐系統、動力部分(含運行控制)、碼垛輸送系統、出入養護室動力系統等。
4.養護模塊主要包含養護室、加熱部分、溫濕自動控制單元、養護室窯門自動控制單元等。
5.智能制造工廠管理+控制系統涵蓋生產管理系統和自動化控制系統。
6.鋼筋桁架加工模塊。
三、生產線裝備及工藝優勢特性說明
①運行系統
1.“動力輪組+鋼制帶沿專用模板”的運行形式。
2.運行系統采用采用支撐輪組及動力輪驅動運行，伺服控制，運行穩定可靠。
3.專用模板采用低合金鋼板加專用型鋼，大剛度設計制造，耐用，不易變形，含彈性邊模，脫模便捷。
②養護
1.立體養護室，養護室可采用地上養護室，半地下養護室，地下養護室。

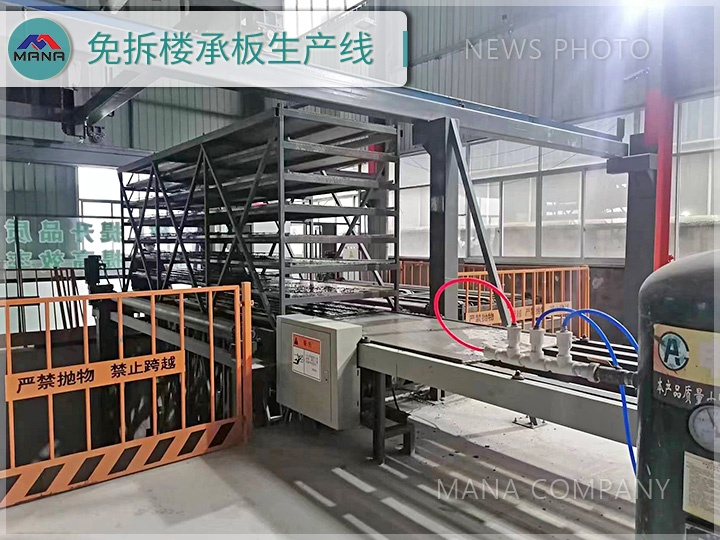

2.立體、多層碼垛堆放養護，無需碼垛架。
寬度：(1400+600)X5道
長度：4500mmX21垛=94500mm
高度：250mmX10層=2500mm
單窯最大塊數：210塊/窯
說明：此養護碼垛為專用模板一層疊加一層，無需另外的碼垛架;
③澆注
1.采用泵注可控注料。模板運行至布料工位，平臺前端(動作先行的為前端)緊聯泵注料斗，以保證成型后的余料隨即刮入料斗重新注料，實現精準布料。
2.平臺后端布置一門型滾筒式“滾壓機”，此機可沿模板長方向水平運動，以滾壓成型模板上構件上平面。
3.振動機配合整平機精準定位，確保板厚誤差，此技術為我公司自主研發。
④桁架放置
出整平機后的模板構件，進入鋼筋桁架放置工位，機械手首先放置、壓合定位桁架，經平臺振動，以完成桁架鋼筋的有效埋入混凝土(此屬疊合樓板)，之后將模板構件推入碼垛機。
免拆薄型疊合樓板生產線-現場
四、主要工藝工序
①注料工位：
模板至工位后進行動態泵注+模板行進+上面滾壓成型+余料回收至注料斗。
②桁架放置工位：
布料完成的模板，由緊鄰的布料工位滾輪輸送至本工位，然后放置桁架并振動定位。
③養護工位：
將桁架放置完成的模板推入“多層、多道、自動進出養護窯”進行整體養護。
④出模工位：
將養護完成后的“模板+構件”分層推出，完成出模。
“出板系統”抓起“模板+構件”，脫掉模板將構件碼垛，之后再將模板轉運回注料工位，完成循環。
鑒于近年以來，大家對住房建造的速度有著更高的需求，免拆樓承板(免拆底模鋼筋桁架樓承板)主要是替代木模板、鐵模板，免去了對施工現場支模、拆模的過程，考慮到現澆樓板無需支模，還有大塊裝配式構件能在結構施工階段一起安裝，因此可提前插入裝修工程，縮短整個工程項目的工期。
瑪納公司研發成功的鋼筋桁架薄型高性能混凝土疊合樓板自動化生產線(即免拆樓承板生產線)的全面出場為住宅產業推廣奠定了基礎，保證了樓板的整體性和穩定性，能有效滿足樓房抗震需求。
